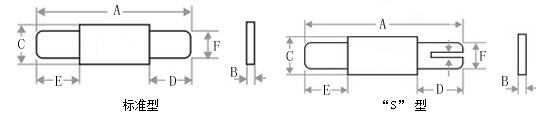

■产品尺寸
型号 | A | B | C | D | E | F |
最小值 最大值 | 最小值 最大值 | 最小值 最大值 | 最小值 最大值 | 最小值 最大值 | 最小值 最大值 | |
LP-CW110 | 23.6 25.6 | − 0.8 | 2.8 3.6 | 7.0 8.0 | 7.0 8.0 | 2.4 2.6 |
LP-CW170 | 15.4 17.5 | − 0.8 | 7.0 7.4 | 4.0 6.2 | 4.0 6.2 | 3.9 4.1 |
LP-CW175 | 21.2 23.2 | − 0.8 | 3.5 3.9 | 4.6 6.6 | 4.6 6.6 | 2.9 3.1 |
LP-CW200 | 20.9 23.1 | − 0.8 | 4.1 4.5 | 3.0 4.8 | 3.0 4.8 | 2.9 3.1 |
LP-CW210 | 20.9 23.1 | − 0.8 | 4.9 5.3 | 4.1 5.8 | 4.1 5.8 | 3.9 4.1 |
LP-CW240 | 23.8 26.2 | − 0.8 | 4.9 5.3 | 3.5 5.7 | 3.5 5.7 | 3.9 4.1 |
■电性能参数
型号 | IH (A) | IT (A) | 动作（trip) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) | R1max (Ω) | |
电流(A) | 动作时间(秒) | |||||||||
LP-CW110 | 1.1 | 2.70 | 7.00 | 5.00 | 16.00 | 100.00 | 0.70 | 0.038 | 0.070 | 0.140 |
LP-CW170 | 1.7 | 3.40 | 8.50 | 5.00 | 16.00 | 100.00 | 0.70 | 0.030 | 0.052 | 0.105 |
LP-CW175 | 1.75 | 3.60 | 8.75 | 5.00 | 16.00 | 100.00 | 0.80 | 0.029 | 0.051 | 0.102 |
LP-CW200 | 2 | 4.70 | 10.00 | 5.00 | 16.00 | 100.00 | 0.90 | 0.022 | 0.039 | 0.078 |
LP-CW210 | 2.1 | 4.70 | 10.00 | 5.00 | 16.00 | 100.00 | 1.20 | 0.018 | 0.030 | 0.060 |
LP-CW240 | 2.4 | 5.90 | 12.00 | 5.00 | 16.00 | 100.00 | 1.20 | 0.014 | 0.026 | 0.052 |
IH:25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT: 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
Vmax: 自复保险丝PTC能承受的最大工作电压
Imax: 自复保险丝PTC在最大电压下所能承受的最大电流.
PDtyp: 在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin: 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax： 在25℃静止空气环境下，PTC动作之前的最大电阻值。
R1max：在25℃静止空气环境下，PTC动作之前的最大焊接电阻值。
