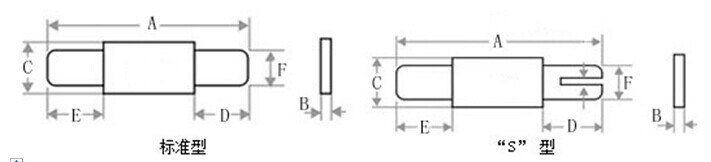

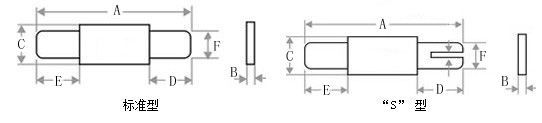

■产品尺寸
型号 | A | B | C | D | E | F |
最小值 最大值 | 最小值 最大值 | 最小值 最大值 | 最小值 最大值 | 最小值 最大值 | 最小值 最大值 | |
LR210 | 24.0 26.5 | − 0.9 | 3.5 3.9 | 4.0 6.0 | 4.0 6.0 | 3.1 3.3 |
LR220 | 23.0 25.5 | − 0.9 | 2.9 3.3 | 5.0 7.0 | 5.0 7.0 | 2.4 2.6 |
LR270 | 20.9 23.1 | − 0.9 | 4.9 5.3 | 4.0 6.0 | 4.0 6.0 | 3.9 4.1 |
■电性能参数
型号 | IH (A) | IT (A) | 动作（trip) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) | R1max (Ω) | |
电流(A) | 动作时间(秒) | |||||||||
LR210 | 2.1 | 5.00 | 10.50 | 5.00 | 16.00 | 60.00 | 0.80 | 0.018 | 0.030 | 0.060 |
LR220 | 2.2 | 5.30 | 11.00 | 5.00 | 16.00 | 60.00 | 0.80 | 0.017 | 0.029 | 0.058 |
LR270 | 2.7 | 6.50 | 13.50 | 5.00 | 16.00 | 60.00 | 1.20 | 0.010 | 0.018 | 0.036 |
IH:25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT: 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
Vmax: 自复保险丝PTC能承受的最大工作电压
Imax: 自复保险丝PTC在最大电压下所能承受的最大电流.
PDtyp: 在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin: 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax： 在25℃静止空气环境下，PTC动作之前的最大电阻值。
R1max：在25℃静止空气环境下，PTC动作之前的最大焊接电阻值。
