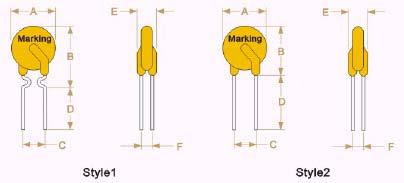

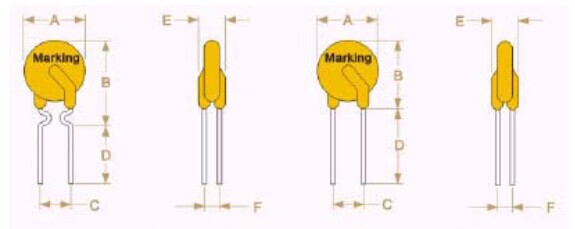

■产品尺寸(mm)
型号 | A (最大值) | B (最大值) | C (典型值) | D (最小值) | E (最大值) | F (典型值) | 引脚 | |
形式 | 尺寸(φ) | |||||||
LP60-005F | 5.7 | 10.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.5 |
LP60-010F | 5.7 | 10.9 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.5 |
LP60-017F | 5.8 | 11.1 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.5 |
LP60-020F | 5.9 | 11.2 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.5 |
LP60-025F | 6.1 | 11.4 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.5 |
LP60-030F | 7.6 | 13.4 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LP60-040F | 7.7 | 13.6 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LP60-050F | 7.9 | 13.7 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LP60-065F | 9.7 | 14.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LP60-075F | 10.7 | 15.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LP60-090F | 11.7 | 16.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LP60-110F | 13.0 | 16.7 | 5.1 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
LP60-135F | 15.7 | 17.6 | 5.1 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
LP60-160F | 16.7 | 19.7 | 5.1 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
LP60-185F | 17.8 | 22.9 | 5.1 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
LP60-250F | 21.3 | 23.5 | 10.2 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
LP60-300F | 24.9 | 27.4 | 10.2 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
LP60-375F | 28.5 | 32.5 | 10.2 | 7.6 | 3.1 | 1.4 | 2 | 0.8 |
■电性能参数
型号 | IH (A) | IT (A) | 动作时间(秒) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) |
LP60-005F | 0.05 | 0.10 | 5.00 | 60.00 | 40.00 | 0.26 | 7.30 | 11.10 |
LP60-010F | 0.10 | 0.20 | 8.00 | 60.00 | 40.00 | 0.51 | 2.50 | 4.50 |
LP60-017F | 0.17 | 0.34 | 5.00 | 60.00 | 40.00 | 0.60 | 2.00 | 3.20 |
LP60-020F | 0.20 | 0.40 | 3.60 | 60.00 | 40.00 | 0.52 | 1.50 | 2.84 |
LP60-025F | 0.25 | 0.50 | 3.20 | 60.00 | 40.00 | 0.52 | 1.00 | 1.95 |
LP60-030F | 0.30 | 0.60 | 3.00 | 60.00 | 40.00 | 0.59 | 0.76 | 1.36 |
LP60-040F | 0.40 | 0.80 | 3.80 | 60.00 | 40.00 | 0.66 | 0.52 | 0.86 |
LP60-050F | 0.50 | 1.00 | 4.00 | 60.00 | 40.00 | 0.80 | 0.41 | 0.77 |
LP60-065F | 0.65 | 1.30 | 5.30 | 60.00 | 40.00 | 0.90 | 0.27 | 0.48 |
LP60-075F | 0.75 | 1.50 | 6.30 | 60.00 | 40.00 | 0.95 | 0.18 | 0.40 |
LP60-090F | 0.90 | 1.80 | 7.20 | 60.00 | 40.00 | 1.00 | 0.14 | 0.31 |
LP60-110F | 1.10 | 2.20 | 8.20 | 60.00 | 40.00 | 1.51 | 0.14 | 0.25 |
LP60-135F | 1.35 | 2.70 | 9.60 | 60.00 | 40.00 | 1.71 | 0.12 | 0.19 |
LP60-160F | 1.60 | 3.20 | 11.40 | 60.00 | 40.00 | 1.98 | 0.09 | 0.14 |
LP60-185F | 1.85 | 3.70 | 12.60 | 60.00 | 40.00 | 2.10 | 0.08 | 0.12 |
LP60-250F | 2.50 | 5.00 | 15.60 | 60.00 | 40.00 | 2.50 | 0.05 | 0.08 |
LP60-300F | 3.00 | 6.00 | 19.80 | 60.00 | 40.00 | 2.80 | 0.04 | 0.06 |
LP60-375F | 3.75 | 7.50 | 24.00 | 60.00 | 40.00 | 3.20 | 0.03 | 0.05 |
IH: 25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT: 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
动作（trip)：高分子PTC热敏电阻在过电流发生或环境温度增加时由低阻值向高阻值转变的过程。
Vmax: 自复保险丝PTC能承受的最大工作电压
Imax: 自复保险丝PTC在最大电压下所能承受的最大电流.
PDtyp: 在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin: 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax：在25℃静止空气环境下，PTC动作之前的最大电阻值。
