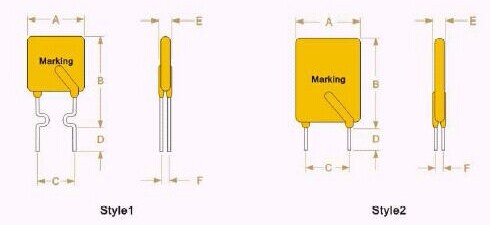

■产品尺寸(mm)
型号 | A (最大值) | B (最大值) | C (典型值) | D (最小值) | E (最大值) | F (典型值) | 引脚尺寸(φ) |
LP16-075F | 6.4 | 11.4 | 5.1 | 7.6 | 3.0 | 0.8 | 0.6 |
LP16-090F | 6.6 | 14.0 | 5.1 | 7.6 | 3.0 | 0.9 | 0.6 |
LP16-110F | 7.9 | 14.2 | 5.1 | 7.6 | 3.0 | 0.9 | 0.6 |
LP16-120F | 7.4 | 12.6 | 5.1 | 7.6 | 3.0 | 0.8 | 0.6 |
LP16-135F | 8.9 | 14.5 | 5.1 | 7.6 | 3.0 | 0.9 | 0.6 |
LP16-160F | 8.9 | 17.9 | 5.1 | 7.6 | 3.0 | 0.9 | 0.6 |
LP16-185F | 10.7 | 16.7 | 5.1 | 7.6 | 3.0 | 0.9 | 0.6 |
LP16-250F | 11.5 | 20.4 | 5.1 | 7.6 | 3.0 | 0.9 | 0.6 |
LP16-300F | 7.8 | 11.7 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-400F | 9.6 | 13.8 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-500F | 11.1 | 13.9 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-600F | 11.4 | 16.8 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-700F | 11.9 | 19.7 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-800F | 13.4 | 21.2 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-900F | 14.7 | 21.4 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-1000F | 17.2 | 24.8 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-1100F | 18.2 | 26.7 | 5.1 | 7.6 | 3.0 | 1.2 | 0.8 |
LP16-1200F | 18.2 | 28.5 | 10.2 | 7.6 | 3.0 | 1.4 | 1.0 |
LP16-1400F | 28.6 | 28.7 | 10.2 | 7.6 | 3.4 | 1.4 | 1.0 |
■电性能参数
型号 | IH (A) | IT (A) | 动作时间(秒) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) |
LP16-075F | 0.75 | 1.30 | 0.40 | 16.00 | 40.00 | 0.30 | 0.14 | 0.23 |
LP16-090F | 0.90 | 1.80 | 1.20 | 16.00 | 40.00 | 0.60 | 0.10 | 0.18 |
LP16-110F | 1.10 | 2.20 | 2.30 | 16.00 | 40.00 | 0.70 | 0.08 | 0.14 |
LP16-120F | 1.20 | 2.00 | 3.50 | 16.00 | 40.00 | 0.60 | 0.08 | 0.14 |
LP16-135F | 1.35 | 2.70 | 4.50 | 16.00 | 40.00 | 0.81 | 0.06 | 0.12 |
LP16-160F | 1.60 | 3.20 | 9.00 | 16.00 | 40.00 | 0.90 | 0.05 | 0.11 |
LP16-185F | 1.85 | 3.70 | 10.00 | 16.00 | 40.00 | 1.00 | 0.05 | 0.09 |
LP16-250F | 2.50 | 5.00 | 10.00 | 16.00 | 40.00 | 1.21 | 0.03 | 0.06 |
LP16-300F | 3.00 | 5.1 | 2.00 | 16.00 | 100.00 | 2.30 | 0.034 | 0.105 |
LP16-400F | 4.00 | 6.8 | 3.50 | 16.00 | 100.00 | 2.40 | 0.20 | 0.063 |
LP16-500F | 5.00 | 8.5 | 3.60 | 16.00 | 100.00 | 2.60 | 0.014 | 0.044 |
LP16-600F | 6.00 | 10.2 | 5.80 | 16.00 | 100.00 | 2.80 | 0.009 | 0.030 |
LP16-700F | 7.00 | 11.9 | 8.00 | 16.00 | 100.00 | 3.00 | 0.006 | 0.021 |
LP16-800F | 8.00 | 13.6 | 9.00 | 16.00 | 100.00 | 3.00 | 0.005 | 0.018 |
LP16-900F | 9.00 | 15.3 | 12.00 | 16.00 | 100.00 | 3.30 | 0.004 | 0.015 |
LP16-1000F | 10.00 | 17.0 | 12.50 | 16.00 | 100.00 | 3.30 | 0.003 | 0.012 |
LP16-1100F | 11.00 | 18.7 | 13.50 | 16.00 | 100.00 | 3.70 | 0.003 | 0.010 |
LP16-1200F | 12.00 | 20.4 | 16.00 | 16.00 | 100.00 | 4.20 | 0.002 | 0.009 |
LP16-1400F | 14.00 | 23.8 | 20.00 | 16.00 | 100.00 | 4.60 | 0.0014 | 0.008 |
IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT(动作电流): 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
动作时间：在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为高阻值所需要的时间。
Vmax(最大工作电压): 自复保险丝PTC能承受的最大工作电压
Imax(最大工作电流): 自复保险丝PTC在最大电压下所能承受的最大电流.
PDtyp(功率损耗): 在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin(最小电阻值): 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax(最大电阻值)：在25℃静止空气环境下，PTC动作之前的最大电阻值。
