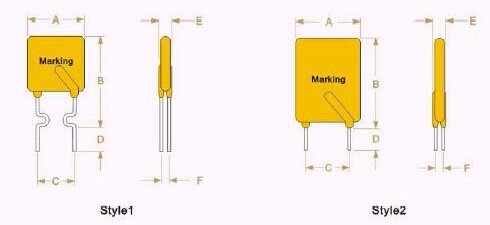

■产品尺寸(mm)
型号 | A (最大值) | B (最大值) | C (典型值) | D (最小值) | E (最大值) | F (典型值) | 引脚 | |
形式 | 尺寸(φ) | |||||||
LP06-075F | 6.4 | 11.4 | 5.1 | 7.6 | 3.0 | 0.8 | 2 | 0.6 |
LP06-090F | 6.6 | 14.0 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
LP06-110F | 7.9 | 14.2 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
LP06-120F | 7.4 | 12.6 | 5.1 | 7.6 | 3.0 | 0.8 | 2 | 0.6 |
LP06-135F | 8.9 | 14.5 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
LP06-160F | 8.9 | 17.9 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
LP06-185F | 10.7 | 16.7 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
LP06-250F | 11.5 | 20.4 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
■电性能参数
型号 | IH (A) | IT (A) | 动作时间(秒) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) |
LP06-075F | 0.75 | 1.30 | 0.40 | 6.00 | 40.00 | 0.30 | 0.14 | 0.23 |
LP06-090F | 0.90 | 1.80 | 1.20 | 6.00 | 40.00 | 0.60 | 0.10 | 0.18 |
LP06-110F | 1.10 | 2.20 | 2.30 | 6.00 | 40.00 | 0.70 | 0.08 | 0.14 |
LP06-120F | 1.20 | 2.00 | 3.50 | 6.00 | 40.00 | 0.60 | 0.08 | 0.14 |
LP06-135F | 1.35 | 2.70 | 4.50 | 6.00 | 40.00 | 0.81 | 0.06 | 0.12 |
LP06-160F | 1.60 | 3.20 | 9.00 | 6.00 | 40.00 | 0.90 | 0.05 | 0.11 |
LP06-185F | 1.85 | 3.70 | 10.00 | 6.00 | 40.00 | 1.00 | 0.05 | 0.09 |
LP06-250F | 2.50 | 5.00 | 10.00 | 6.00 | 40.00 | 1.21 | 0.03 | 0.06 |
IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT(动作电流): 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
动作时间：在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为高阻值所需要的时间。
Vmax(最大工作电压): 自复保险丝PTC能承受的最大工作电压
Imax(最大工作电流): 自复保险丝PTC在最大电压下所能承受的最大电流.
PDtyp(功率损耗): 在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin(最小电阻值): 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax(最大电阻值)：在25℃静止空气环境下，PTC动作之前的最大电阻值。
