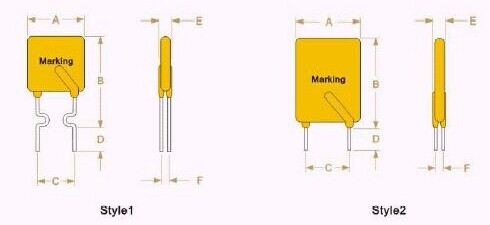

■产品尺寸(mm)
型号 | A (最大值) | B (最大值) | C (典型值) | D (最小值) | E (最大值) | F (典型值) | 引脚 | |
形式 | 尺寸(φ) | |||||||
LBN100F | 5.5 | 10.2 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN150F | 6.0 | 11.4 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN200F | 6.5 | 11.6 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN250F | 7.8 | 12.5 | 5.1 | 7.6 | 3.5 | 1.1 | 1 | 0.6 |
LBN300F | 8.5 | 12.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN350F | 8.7 | 13.0 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN400F | 9.5 | 14.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN500F | 10.3 | 16.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN650F | 12.0 | 17.5 | 5.1 | 7.6 | 3.1 | 1.1 | 1 | 0.6 |
LBN800F | 14.0 | 17.6 | 5.1 | 7.6 | 3.1 | 1.4 | 1 | 0.6 |
LBN1100F | 13.9 | 19.7 | 5.1 | 7.6 | 3.1 | 1.4 | 1 | 0.6 |
LBN1350F | 16.1 | 21.9 | 5.1 | 7.6 | 3.1 | 1.4 | 1 | 0.6 |
■电性能参数
型号 | IH (A) | IT (A) | 动作时间(秒) | Vmax (V) | Imax (A) | Rmin (Ω) | Rmax (Ω) |
LBN100F | 0.10 | 0.20 | 3.60 | 130.00 | 40.00 | 5.60 | 10.0 |
LBN150F | 0.15 | 0.30 | 3.20 | 130.00 | 40.00 | 2.30 | 6.50 |
LBN200F | 0.20 | 0.40 | 3.00 | 130.00 | 40.00 | 1.70 | 3.40 |
LBN250F | 0.25 | 0.50 | 8.00 | 130.00 | 40.00 | 1.25 | 1.65 |
LBN300F | 0.30 | 0.60 | 5.80 | 130.00 | 40.00 | 0.9 | 1.55 |
LBN350F | 0.35 | 0.70 | 7.00 | 130.00 | 40.00 | 0.85 | 1.20 |
LBN400F | 0.40 | 0.80 | 5.00 | 130.00 | 40.00 | 0.72 | 1.25 |
LBN500F | 0.50 | 1.00 | 5.30 | 130.00 | 40.00 | 0.55 | 0.85 |
LBN650F | 0.65 | 1.30 | 6.50 | 130.00 | 40.00 | 0.40 | 0.65 |
LBN800F | 0.8 | 1.60 | 7.00 | 130.00 | 40.00 | 0.30 | 0.59 |
LBN1100F | 1.1 | 2.20 | 7.30 | 130.00 | 40.00 | 0.15 | 0.50 |
LBN1350F | 1.35 | 2.70 | 7.50 | 130.00 | 40.00 | 0.11 | 0.38 |
IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT(动作电流): 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
动作时间：在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为高阻值所需要的时间。
Vmax(最大工作电压): 自复保险丝PTC能承受的最大工作电压
Imax(最大工作电流): 自复保险丝PTC在最大电压下所能承受的最大电流.
Rmin(最小电阻值): 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax(最大电阻值)：在25℃静止空气环境下，PTC动作之前的最大电阻值。
