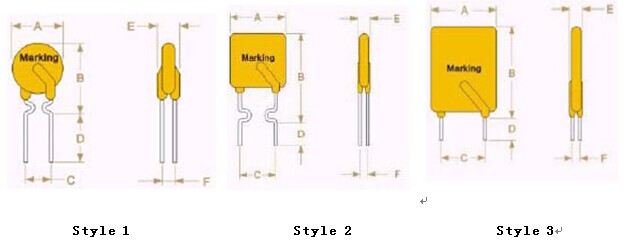

■产品尺寸(mm)
型号 | A (最大值) | B (最大值) | C (典型值) | D (最小值) | E (最大值) | F (典型值) | 引脚 | |
形式 | 尺寸(φ) | |||||||
LPH050F | 7.5 | 12.5 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.5 |
LPH070F | 6.5 | 12.8 | 5.1 | 7.6 | 3.0 | 0.9 | 2 | 0.5 |
LPH100F | 9.6 | 13.5 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.5 |
LPH200F | 9.5 | 14.8 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.5 |
LPH400F | 11.0 | 18.1 | 5.1 | 7.6 | 3.0 | 0.9 | 3 | 0.5 |
LPH450F | 10.2 | 15.5 | 5.1 | 7.6 | 3.0 | 1.2 | 3 | 0.8 |
LPH600F | 11.1 | 20.9 | 5.1 | 7.6 | 3.0 | 1.2 | 3 | 0.8 |
LPH650F | 12.5 | 22.1 | 5.1 | 7.6 | 3.0 | 1.2 | 3 | 0.8 |
LPH750F | 14.0 | 23.6 | 5.1 | 7.6 | 3.0 | 1.2 | 3 | 0.8 |
LPH900F | 16.6 | 25.5 | 5.1 | 7.6 | 3.0 | 1.2 | 3 | 0.8 |
LPH1000F | 17.6 | 26.3 | 5.1 | 7.6 | 3.0 | 1.2 | 3 | 0.8 |
LPH1300F | 23.6 | 28.5 | 5.1 | 7.6 | 3.0 | 1.4 | 3 | 1.0 |
LPH1500F | 23.6 | 28.5 | 5.1 | 7.6 | 3.0 | 1.4 | 3 | 1.0 |
■电性能参数
型号 | IH (A) | IT (A) | 动作时间(秒) | Vmax (V) | Imax (A) | PDtyp (W) | Rmin (Ω) | Rmax (Ω) |
LPH050F | 0.5 | 0.90 | 2.50 | 30.00 | 40.00 | 0.90 | 0.48 | 1.10 |
LPH070F | 0.7 | 1.40 | 4.00 | 30.00 | 40.00 | 1.40 | 0.3 | 0.54 |
LPH100F | 1.0 | 1.80 | 5.20 | 30.00 | 40.00 | 1.40 | 0.18 | 0.43 |
LPH200F | 2.0 | 3.80 | 3.00 | 16.00 | 100.00 | 1.40 | 0.045 | 0.11 |
LPH400F | 4.0 | 7.00 | 8.00 | 16.00 | 100.00 | 2.00 | 0.018 | 0.044 |
LPH450F | 4.5 | 8.70 | 4.00 | 16.00 | 100.00 | 3.60 | 0.017 | 0.054 |
LPH600F | 6.0 | 12.00 | 6.50 | 16.00 | 100.00 | 4.10 | 0.01 | 0.032 |
LPH650F | 6.5 | 13.70 | 7.00 | 16.00 | 100.00 | 4.30 | 0.009 | 0.026 |
LPH750F | 7.5 | 14.80 | 8.00 | 16.00 | 100.00 | 4.50 | 0.0074 | 0.022 |
LPH900F | 9.0 | 16.50 | 10.00 | 16.00 | 100.00 | 5.00 | 0.007 | 0.017 |
LPH1000F | 10.0 | 20.50 | 10.50 | 16.00 | 100.00 | 5.30 | 0.005 | 0.015 |
LPH1300F | 13.0 | 27.00 | 15.00 | 16.00 | 100.00 | 6.90 | 0.0033 | 0.010 |
LPH1500F | 15.0 | 28.00 | 20.00 | 16.00 | 100.00 | 7.00 | 0.003 | 0.009 |
IH(保持电流):25℃静止空气中不触发自复保险丝PTC电阻突变的最大电流.
IT(动作电流): 25℃静止空气中自复保险丝PTC从低阻转为高阻的最低电流.
动作时间：在过电流为5倍保持电流时,该高分子PTC热敏电阻由低阻值变为高阻值所需要的时间。
Vmax(最大工作电压): 自复保险丝PTC能承受的最大工作电压
Imax(最大工作电流): 自复保险丝PTC在最大电压下所能承受的最大电流.
PDtyp(功率损耗): 在25℃静止空气环境下，PTC动作后的功率损耗总值
Rmin(最小电阻值): 在25℃静止空气环境下，PTC动作之前的最小电阻值。
Rmax(最大电阻值)：在25℃静止空气环境下，PTC动作之前的最大电阻值。
